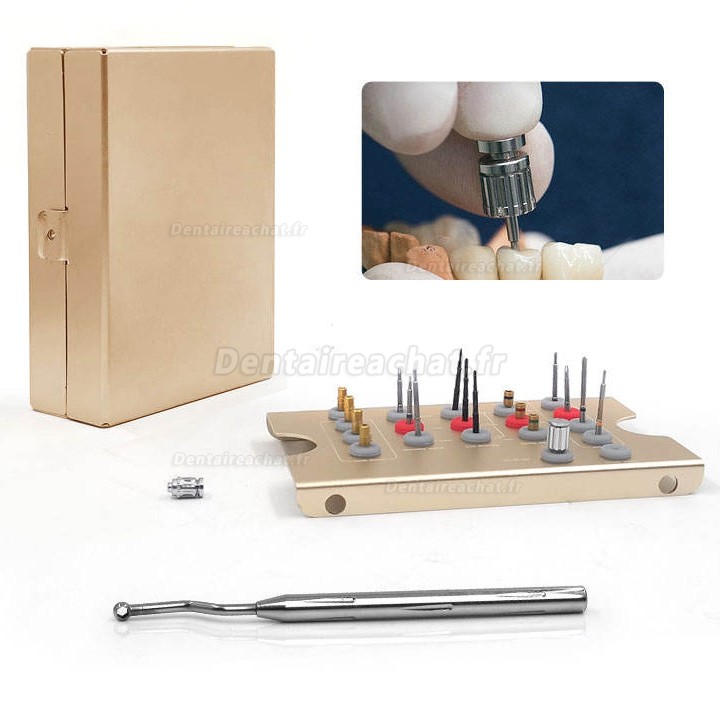

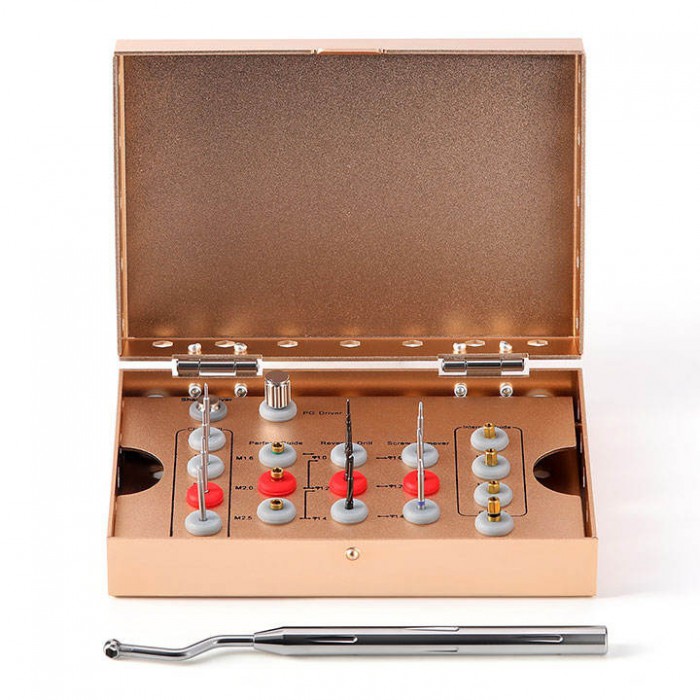

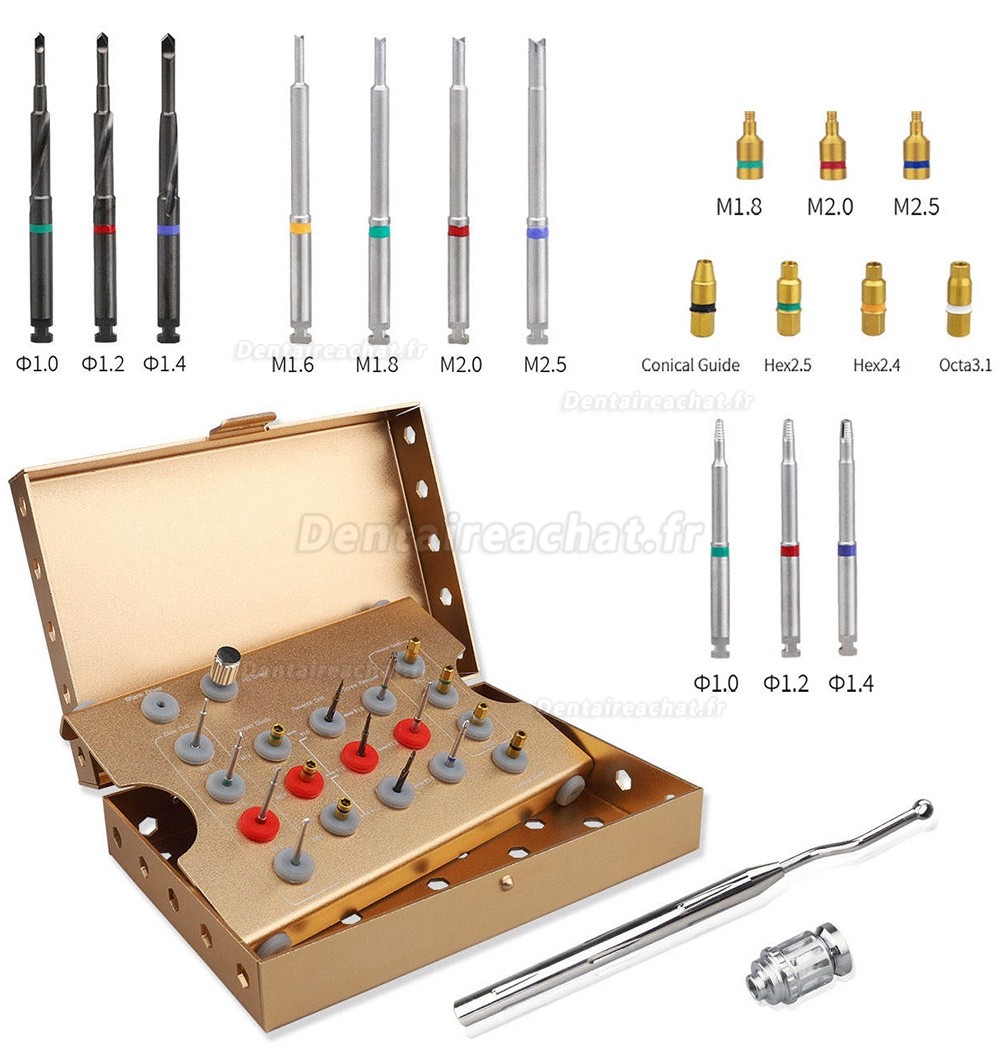

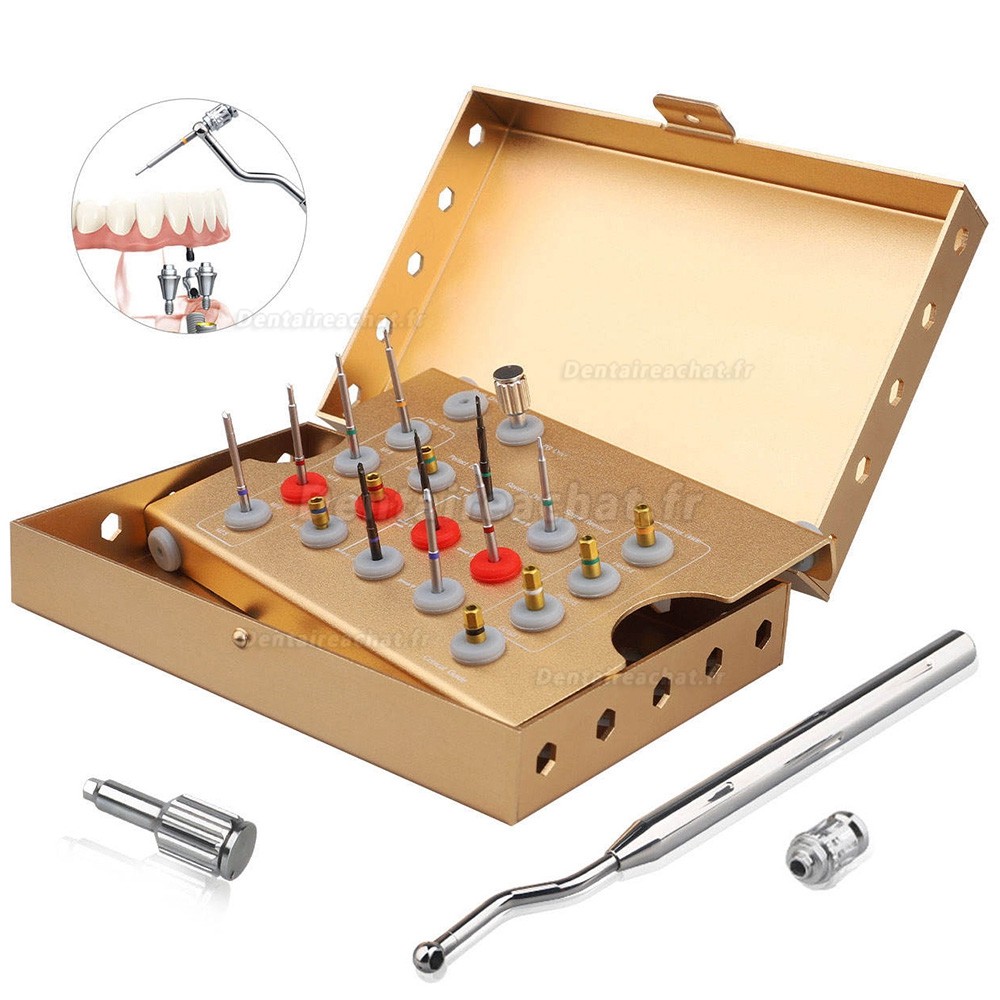

Kit d'extraction de vis cassées d'implant, kit d'extraction implants et vis

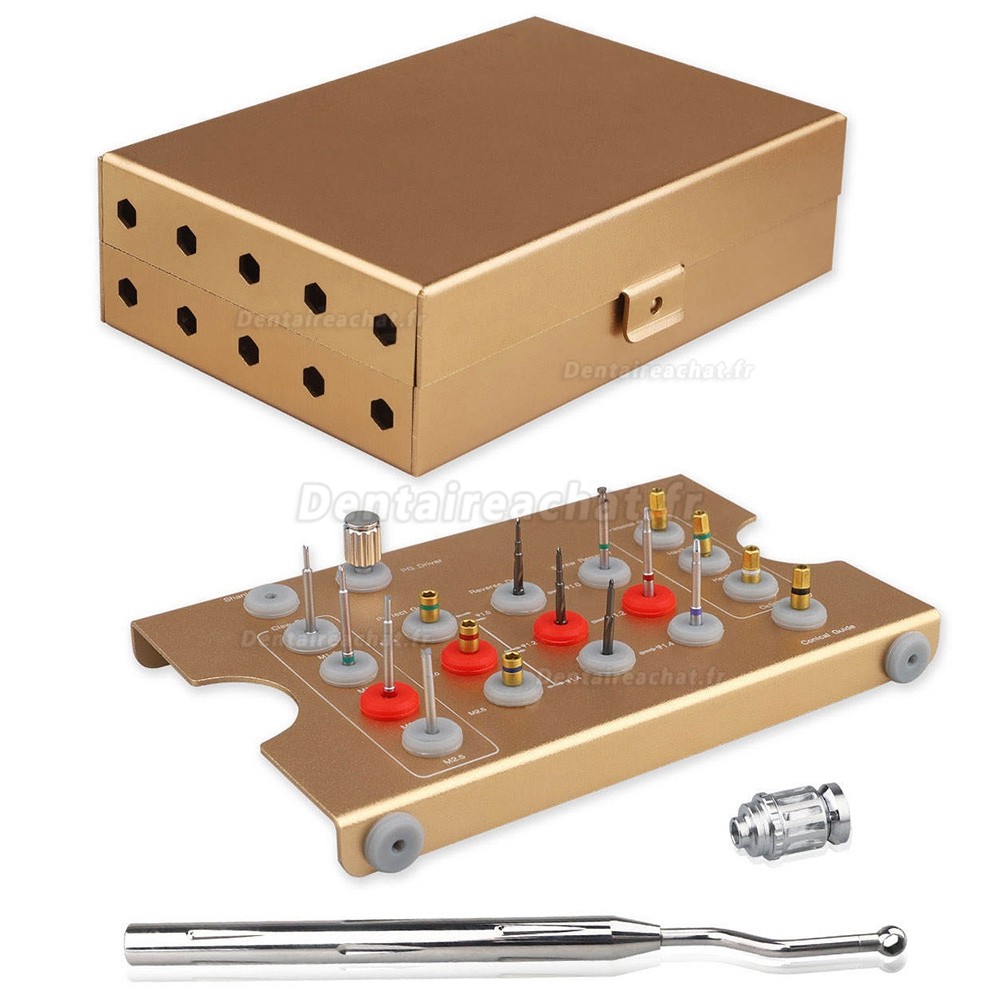

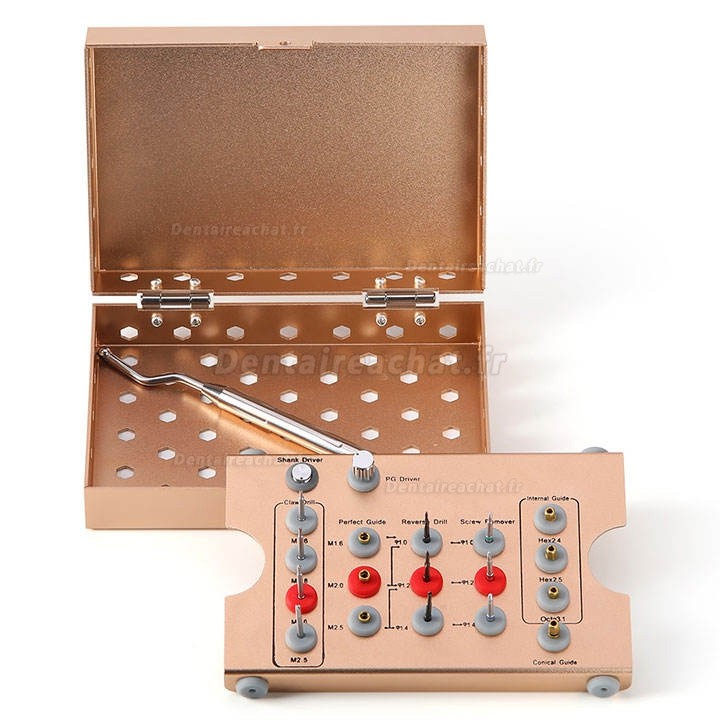

Ce kit est composé de divers outils conçus pour l'extraction rapide et sûre des vis cassées (1 200 tr/min sans irrigation).

Permet de retirer une vis fracturée sans endommager ou repositionner le support.

Procédure rapide et facile, réalisée en 3 minutes.

Capable d'extraire des vis fracturées de différents systèmes d'implants.

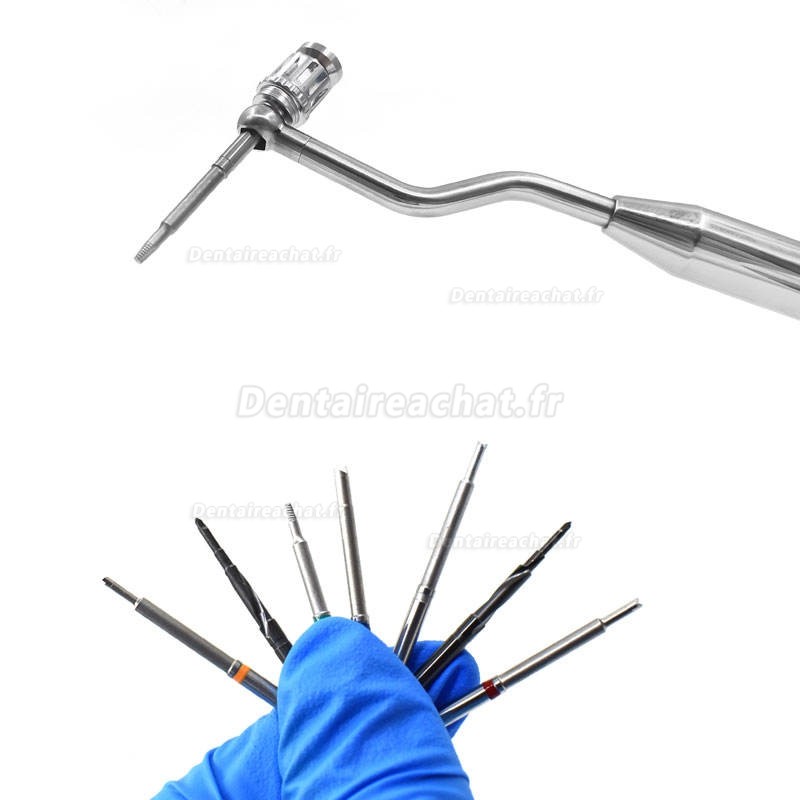

Les vis bloquées peuvent être retirées à l'aide d'un cliquet.

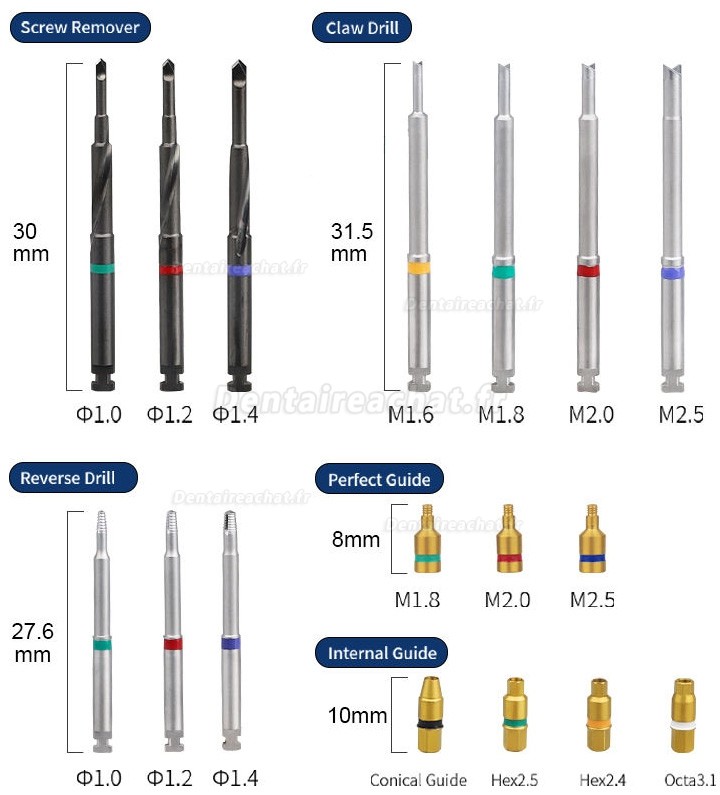

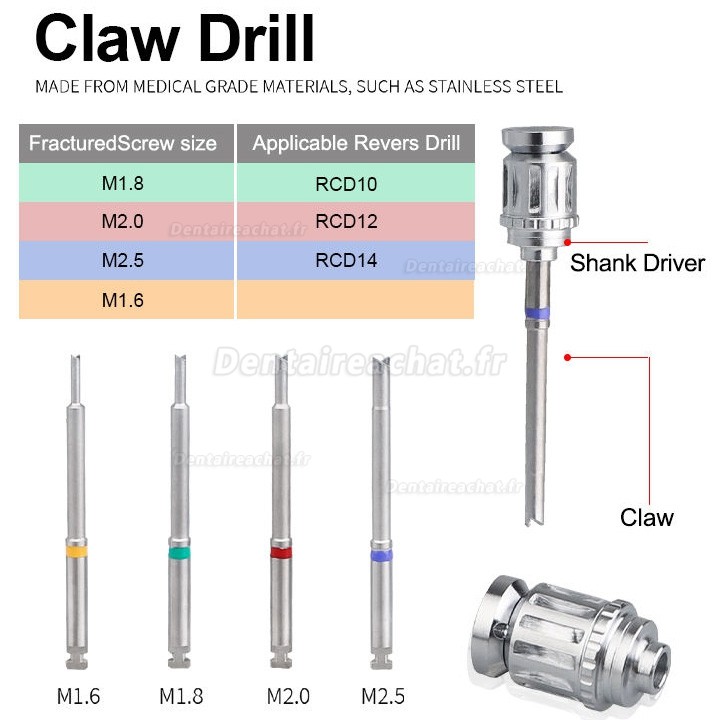

Griffe

Outil chirurgical permettant d'extraire une vis fracturée à l'intérieur du support.

Après avoir sélectionné la taille appropriée de la vis à retirer, l'outil doit être utilisé en connectant un guide au support (conique/interne/externe). Il est ensuite relié au Shank Driver, et la vis fracturée peut être retirée en la faisant tourner à la main dans le sens inverse. Si la vis fracturée ne peut pas être retirée avec la griffe, il est nécessaire d'utiliser le perceur inverse et l'extracteur de vis.



Perceur inverse

Outil servant à créer un trou sur la face fracturée de la vis qui sera utilisé par l'extracteur de vis.

Après avoir sélectionné le perceur inverse de la taille appropriée, il doit être utilisé avec un guide pour le support (Perfect/Conique/Interne/Externe). La profondeur de perçage peut être ajustée de 1 mm à 3 mm grâce aux repères sur le corps du perceur.

L'extraction d'une vis M1.6 doit être réalisée avec la griffe.

Bien que différents fabricants utilisent des tailles de vis de pilier variées, les tailles les plus courantes sont M1.6, M1.8, M2.0, ou M2.5.



Extracteur de vis

Dispositif permettant de retirer une vis fracturée. Insérer l'extracteur de vis approprié à la taille du trou créé par le perceur inverse et tourner à faible vitesse (au maximum 80 tr/min) dans le sens inverse.

L'extracteur de vis a une forme conique qui augmente la friction nécessaire pour dévisser la vis.



Shank Driver (Pilote de tige)

Outil chirurgical conçu pour être relié à l'extracteur de vis afin de permettre l'utilisation manuelle, de la clé de couple ou du cliquet.

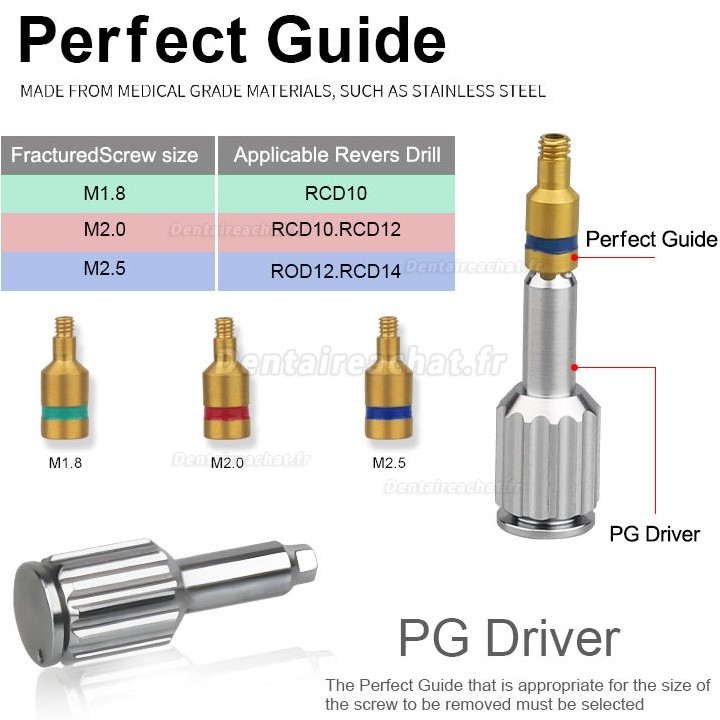

Perfect Guide & PG Hand Driver (Guide parfait et PG Hand Driver)

Le Perfect Guide sert de guide pour le perceur inverse. Il est utilisé lorsque la vis est fracturée dans la partie inférieure de la vis femelle à l'intérieur du support. Il se connecte au PG Hand Driver et est appliqué directement sur la vis femelle du support.

Le Perfect Guide peut être utilisé en toute sécurité grâce à sa structure d'arrêt qui empêche le perceur inverse de percer plus de 2 mm.



Conical, Internal, External Guide (Guide conique, interne, externe)

Ces guides servent lorsqu'il est impossible d'utiliser le Perfect Guide ou lorsque la vis est fracturée à une profondeur supérieure à 2 mm dans la partie inférieure de la vis femelle du support.

Il convient de sélectionner le guide adapté pour le connecter au support.

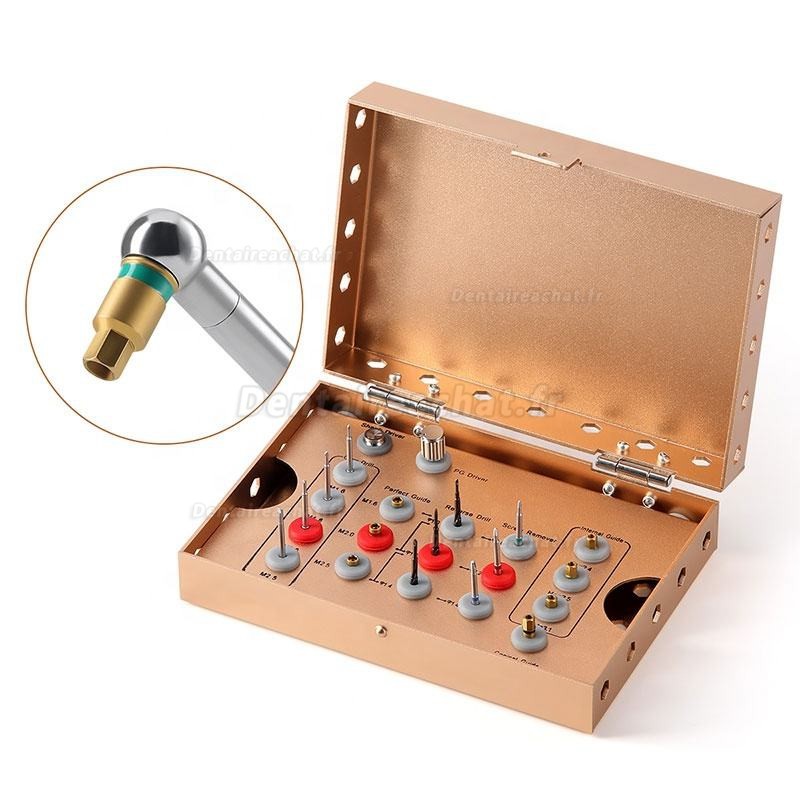

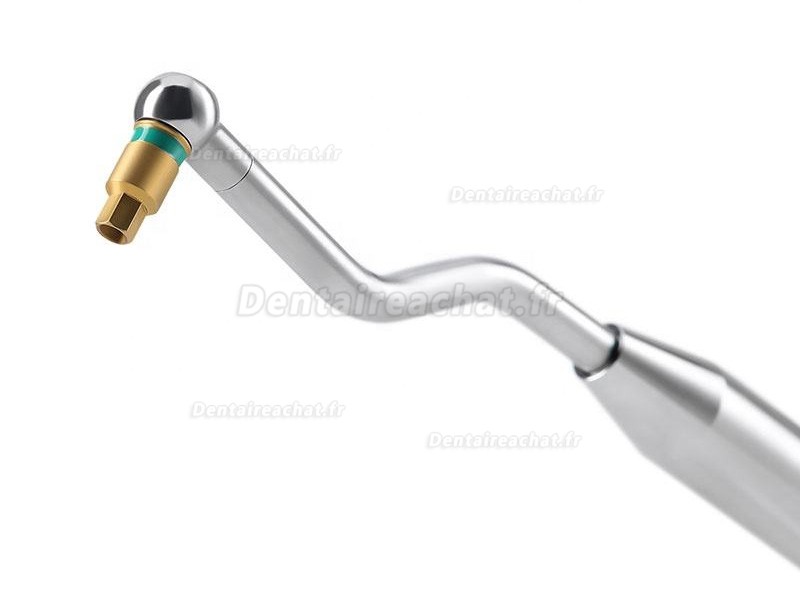

SR Driver Holder(Support de pilote SR)

Ce support peut être facilement fixé au support en le connectant à la partie hexagonale double 3.5 du guide conique, interne ou externe.
